ICP光谱仪的光学系统盘点
发布时间：2026-05-14 09:25:50 点击：11
一、其他主流光学系统（分光/色散）
切尔尼-特纳（Czerny-Turner）：双准直镜+平面光栅，结构简单、成本低，常见于单道扫描型仪器。
帕邢-龙格（Paschen-Runge）：凹面光栅直接分光，罗兰圆排布，光效高、分辨率好，多用于多道同时型仪器。
艾伯特-法斯梯（Ebert-Fastic）：单块大凹面镜兼准直/聚焦，像差补偿好、结构紧凑。
罗兰圆（ORCA）：一次分光直达检测器，光损小、稳定性强，近年全谱直读仪器常用。

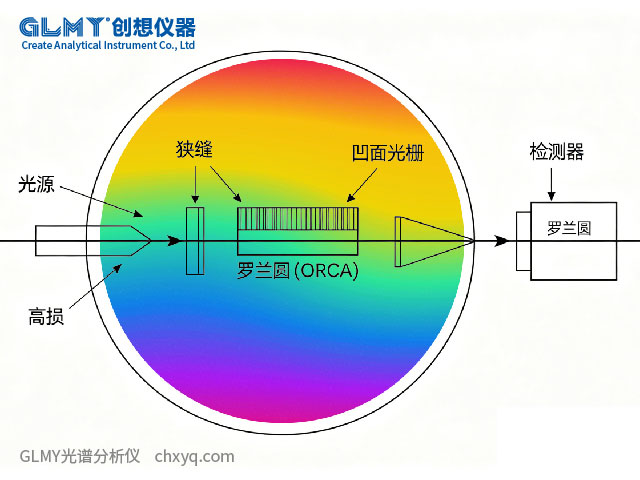

罗兰圆光学系统示意图
二、仪器整体核心组成（除光学系统外）
ICP光源系统
高频发生器（RF）：提供等离子体能量。
石英炬管：三层同心管，通冷却气/辅助气/载气（氩气）。
感应线圈：铜质空心通水冷却，点燃并维持等离子体。

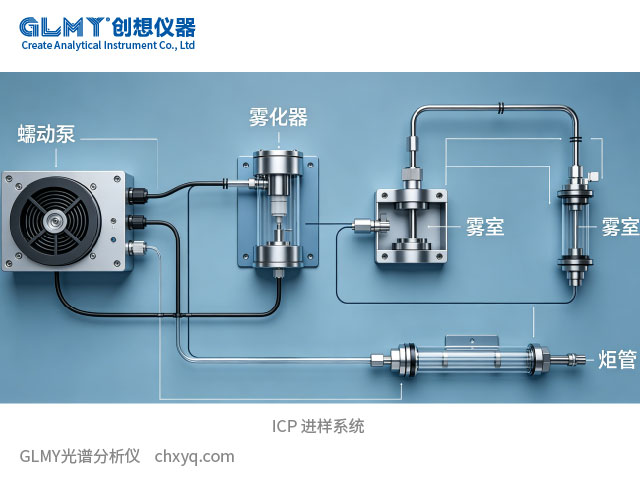

进样系统
雾化器：同心/交叉型，将液体样品转为气溶胶。
雾室：去除大液滴，稳定进样，提高精度。
蠕动泵：精准输送样品，控制进样量。
检测系统
光电倍增管（PMT）：单通道高灵敏检测，适合弱信号。
固态检测器：CCD/CID/CMOS，全谱直读、多元素同时检测。
ICP检测系统CCD
数据处理与控制系统
仪器控制软件：控制射频功率、气体流量、进样参数。
数据处理软件：谱线识别、背景校正、干扰扣除、定量计算。

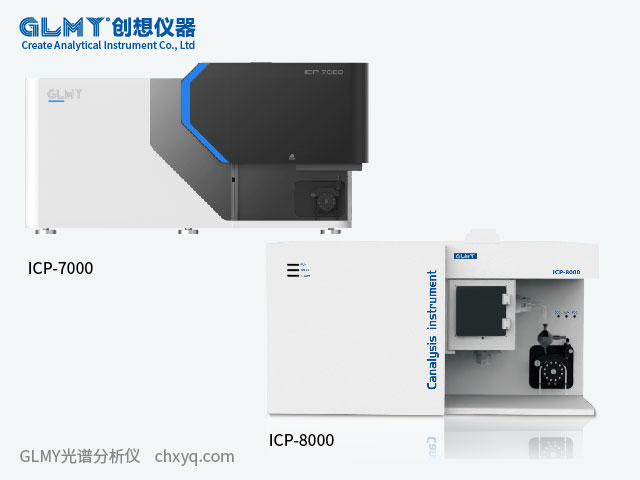

创想仪器 ICP光谱仪
ICP数据处理系统
辅助系统
气路系统：高纯氩气（99.999%），控制三路气体流量。
冷却系统：水冷/风冷，冷却线圈、炬管、光学部件。
恒温系统：光学舱恒温（±0.1℃），减少波长漂移。
三、光学系统对比
|
光学系统 |
核心特点 |
适用场景 |
|
中阶梯光栅 |
高分辨率、全谱覆盖、二维色散 |
全谱直读、复杂样品 |
|
切尔尼-特纳 |
结构简单、成本低、扫描灵活 |
单道扫描、常规分析 |
|
帕邢-龙格 |
光效高、稳定性好、多通道 |
多道同时、快速检测 |
|
罗兰圆 |
一次分光、光损小、抗干扰强 |
高端全谱、痕量分析 |
