ICP-OES 法检测冷却液元素需以NB/SH/T 0828-2010为核心方法标准，结合GB 29743.1-2022等产品标准的限值要求，规范前处理、仪器参数、校准与质控全流程，确保数据准确可追溯。

一、核心标准体系

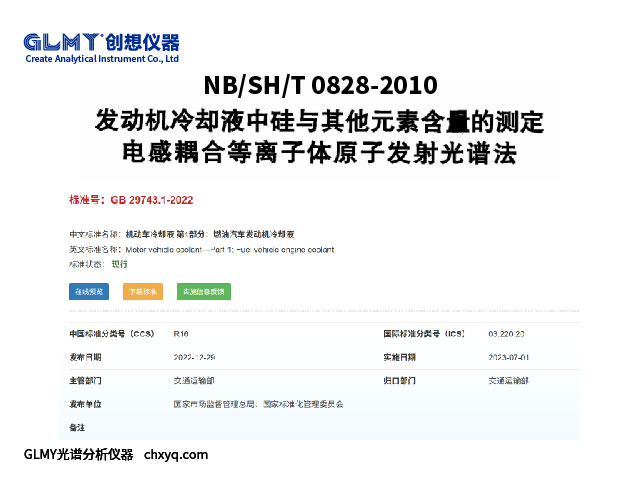

ICP-OES法检测冷却液元素的操作规范检测标准

二、完整操作规范

1. 样品前处理

取样：充分摇匀，无菌聚乙烯瓶取样，记录批号、使用状态（新液 / 在用液）。

稀释：新液按 1:20（v/v）稀释，在用液按 1:10（v/v）稀释，统一用 5%（v/v）稀硝酸定容。

加内标：所有溶液加入 10mg/L 钴（Co）作内标，高钠钾样品额外加 1% 氯化铯作电离缓冲。

过滤：高污染样品经 0.45μm 滤膜过滤，去除悬浮颗粒干扰。

2. 仪器参数设置（参考 NB/SH/T 0828-2010 与 ASTM D6130）

ICP-OES法检测冷却液元素的操作规范检测标准

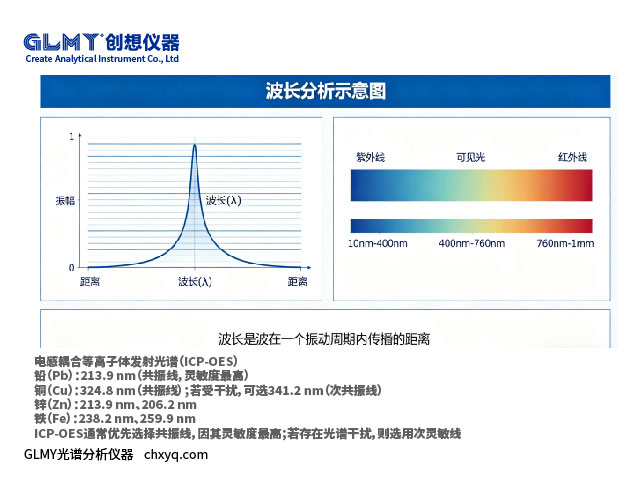

3. 关键元素分析波长（推荐）

4. 校准与质控

校准曲线：配制 5-7 个浓度梯度标准点，线性相关系数（R²）≥0.999，覆盖样品预期浓度。

空白与质控：每批检测设试剂空白、平行样（≥10%）、加标回收（回收率 85%-115%）。

漂移校正：每 10 个样品用中间浓度标准核查，响应变化超 ±10% 需重新校准。

5. 结果计算与报告

计算公式：ρ = (c - c₀) × f × V₀ / m

ρ：样品中元素含量（mg/kg）

c：上机测得浓度（mg/L）

c₀：空白浓度（mg/L）

f：稀释倍数

V₀：定容体积（L）

m：样品质量（kg）

报告要求：注明标准依据、仪器型号、参数、检出限、稀释倍数及不确定度。

ICP-OES法检测冷却液元素的操作规范检测标准

三、干扰与应对

光谱干扰：采用离峰背景校正，优先选无干扰谱线，必要时用高分辨质谱辅助。

基体效应：使用基体匹配标准溶液，或采用标准加入法校正高粘度、高盐样品。

物理干扰：优化载气流量与蠕动泵速，确保雾化稳定，高粘度样品延长冲洗时间。

四、质量控制底线

检出限（MDL）：按 3 倍空白标准差计算，Si≤0.23mg/L、Cu≤0.02mg/L、Fe≤0.08mg/L（参考 ASTM D6130）。

重复性：相对标准偏差（RSD）≤5%（同一样品 3 次平行测定）。

合规性：所有元素含量需符合 GB 29743.1-2022 等产品标准限值，氯、硫酸根为重点监控指标。

ICP-OES检测的意义

1.  提前预警故障：通过检测元素含量变化，可及时发现冷却液性能衰减、冷却系统腐蚀、外界污染等潜在问题，避免因冷却液失效引发设备故障——如燃油车发动机开锅、冲缸垫，电动车电池短路、热失控，工业设备散热不良、部件损坏等。

2.  延长冷却液寿命：通过跟踪添加剂元素的消耗情况，可精准判断冷却液的剩余寿命，避免过早更换造成浪费，或逾期使用导致设备损坏，实现“按需更换”，降低维护成本。

3.  规范质量管控：对于生产企业，元素检测可确保冷却液产品符合标准，避免不合格产品流入市场；对于使用单位，可通过检测验证冷却液真伪和质量，规避因劣质冷却液带来的风险。

       明确检测周期：新车或新更换冷却液后，建议每6个月检测一次；使用超过1年的冷却液，每3-4个月检测一次；对于高强度运行的设备（如营运车辆、工业生产线），需缩短检测周期。此外，若发现冷却液出现浑浊、变色、有异味等异常，需立即进行检测。

       规范样品采集：采集冷却液样品时，需确保容器干净无污染，采集量不少于100mL，且需摇匀后取样，避免样品分层或杂质沉淀影响检测结果。采集后需及时送检，避免样品变质。

       结合多指标判断：元素检测需结合冷却液的外观、冰点、沸点、pH值等指标综合判断——如pH值低于7（酸性过强），结合氯离子、铁元素超标，说明冷却液已严重腐蚀，需立即更换。

       一瓶看似普通的冷却液，承载着设备核心部件的“安危”，而元素检测，正是读懂冷却液“健康状态”的关键。冷却液元素检测，不仅是对冷却液性能的精准评估，更是对设备的长效保护。无论是机动车车主还是工业设备运维人员，都应重视冷却液元素检测，定期开展检测工作，及时发现潜在问题、科学更换冷却液，让冷却系统始终处于最佳工作状态，为设备安全、稳定运行保驾护航。未来，随着检测技术的不断升级，冷却液元素检测将更加高效、精准，为设备维护提供更有力的支撑。
