服务支持Service
To first-class products
Quality service to meet customer needs
国内市场部
0510-83205379
24小时服务
国际贸易部
0510-68795132 15106177808
传 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江苏省无锡市滨湖区梁通路19号免费咨询热线:
400-0833-980
火花直读光谱仪检测铸铁：为什么必须白口化及如何制备样品
发布时间：2026-06-10 11:11:18 点击：7
火花直读光谱仪因其分析速度快、检测精度高、多元素同时测定等优势，在冶金、铸造、机械加工等行业中得到广泛应用。然而，当检测对象为铸铁材料时，许多人会遇到一个现实问题：为什么同一台仪器分析钢件准确可靠，分析铸铁时数据却常常波动较大？答案往往在于样品的白口化处理是否到位。
火花直读光谱仪的原理是在氩气保护下，用高压火花激发样品表面，使原子跃迁产生特征光谱，通过谱线强度测定元素含量。这一过程要求样品表面导电、均匀、致密。而铸铁中碳元素以两种形式存在：化合碳（碳化铁）和游离石墨。当铸铁为灰口组织时，游离石墨以片状或球状形式分布于基体中，石墨不导电，在火花激发时会造成微观短路、能量释放不均，导致激发异常、光谱强度波动，直接影响碳、硅、锰、磷、硫等元素的测定准确性。因此，铸铁样品待测表面必须实现“白口化”，即碳全部以化合态（碳化物）存在，无游离石墨。
移动直读光谱仪的移动检测
白口化的核心原理是使铁水在凝固过程中快速冷却，抑制石墨析出，迫使碳保留在碳化铁中。以下是几种常用的白口化方法：
一、提高浇注温度。浇注温度通常控制在1400摄氏度以上，较高的温度可以增加铁水的过冷度，减少作为石墨核心的夹杂物，从而提高白口化倾向。
二、加快冷却速度。这是最直接有效的方法。将铁水浇注到导热性能良好的金属模具（如铜模或铸铁模）中，利用模具快速带走热量。同时，试样厚度宜控制在3至5毫米，过厚会降低冷却速度，不利于白口化。部分企业采用水冷铜模，效果更为显著。
三、加入反石墨化元素。在铁水中加入微量抑制石墨形成的元素，如铬、碲等。其中碲的效果较为理想，加入约0.07%的碲即可使试样完全白口化，且碲的谱线不会干扰其他常见元素的分析。需要注意的是，加入量不宜过多，以免影响基体成分的真实性。

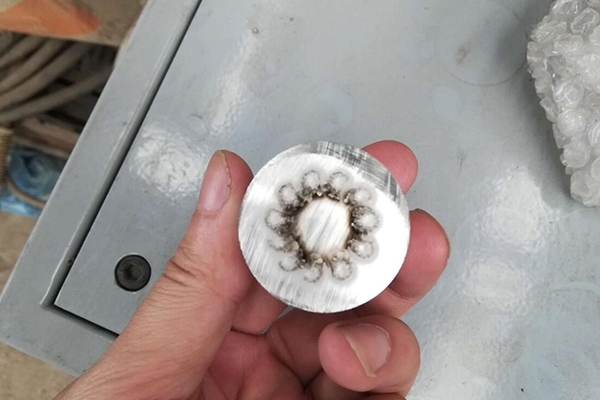

铸铁样品制备
在实际操作中，通常将铁水浇入小型金属模具中获得圆饼状或蘑菇状试样，待冷却后取出，用砂带机或磨样机将待测面磨光，获得平整、光洁、无气孔无裂纹的检测面，即可上机分析。
总之，白口化是火花直读光谱仪准确检测铸铁的前提条件。通过合理的浇注温度、快速冷却模具以及必要的反石墨化添加剂，可以获得理想的白口组织，从而保障检测数据的准确性与稳定性。这一看似繁琐的样品制备环节，恰恰是获得可靠分析结果的关键所在。
上一篇：台式X射线光谱仪石灰石检测水泥 下一篇：没有了!
