服务支持Service
To first-class products
Quality service to meet customer needs
国内市场部
0510-83205379
24小时服务
国际贸易部
0510-68795132 15106177808
传 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江苏省无锡市滨湖区梁通路19号免费咨询热线:
400-0833-980
GLMY-ICP-7000光谱仪检测汽车发动机在用冷却液检测
发布时间：2026-05-09 10:21:05 点击：6

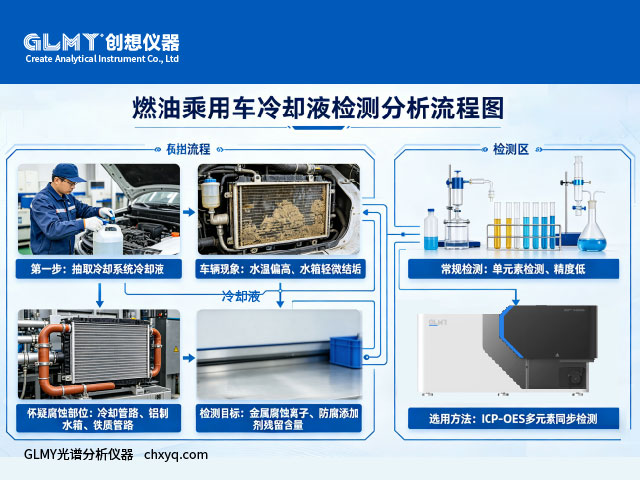

车企对燃油乘用车抽取冷却系统冷却液。车辆近期出现水温偏高、水箱轻微结垢现象，怀疑冷却管路、铝制水箱、铁质管路发生腐蚀，需精准检测金属腐蚀离子以及防腐添加剂残留含量，判定冷却液是否失效。常规化学检测方法只能单元素检测、精度低，无法满足微量金属杂质分析要求，选用ICP-OES进行多元素同步检测。
GLMY-ICP-7000光谱仪检测汽车发动机在用冷却液检测
检测仪器与依据
• 检测仪器：ICP-7000电感耦合等离子体发射光谱仪
• 执行标准：ASTM D6130《发动机冷却液电感耦合等离子体发射光谱检测方法》
• 检测元素：铝(Al)、铁(Fe)、铜(Cu)、硅(Si)、硼(B)、镁(Mg)
• 实验试剂：超纯水（18 MΩ）、乙二醇、多元素混合标准溶液、优级纯硝酸
GLMY-ICP-7000光谱仪检测汽车发动机在用冷却液检测
样品前处理与实验条件

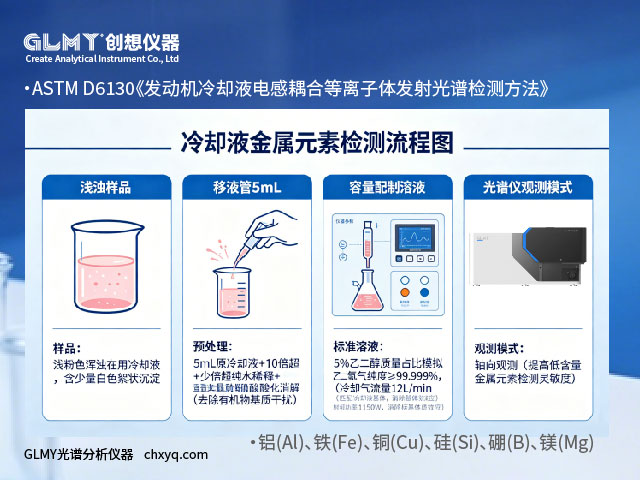

样品为浅粉色浑浊在用冷却液，内含少量白色絮状沉淀。取原冷却液5mL，采用10倍超纯水稀释，加入少量硝酸酸化消解，去除有机物基质干扰；同时配制模拟乙二醇基体标准溶液（5%乙二醇质量占比），匹配冷却液基体，消除基体效应。仪器射频功率1150W，氩气纯度≥99.999%，冷却气流量12L/min，采用轴向观测模式，提高低含量金属元素检测灵敏度。
4检测实验数据
|
检测元素 |
检测结果（mg/L） |
新车合格标准（mg/L） |
判定说明 |
|
铝 Al |
18.65 |
≤5.0 |
严重超标，铝制水箱腐蚀 |
|
铁 Fe |
12.32 |
≤3.0 |
管路铁质部件磨损腐蚀 |
|
铜 Cu |
2.15 |
≤1.0 |
散热铜管轻微腐蚀 |
|
硅 Si |
42.50 |
80~120 |
防腐添加剂损耗过半 |
|
硼 B |
55.36 |
100~180 |
缓冲添加剂含量不足 |
GLMY-ICP-7000光谱仪检测汽车发动机在用冷却液检测
案例分析与整改建议
检测结果显示，该冷却液防腐添加剂硅、硼大量消耗，失去钝化防护能力；铝、铁、铜金属离子严重超标，证明冷却系统内部发生电化学腐蚀，水垢絮状物为金属氧化物沉淀，是车辆水温偏高的核心原因。
整改方案，排空旧冷却液，清洗冷却管路水垢，更换水箱密封圈；更换符合国标乙二醇型长效冷却液；建议每2万公里采用ICP检测一次金属离子含量，预判腐蚀故障。
上一篇：手持式xrf荧光光谱仪对铅锌矿含量测定 下一篇：没有了!
