X荧光光谱仪作为一种无损测试仪器，其突出优点在于多数样品无需经过复杂的前处理即可直接测量，并能在较短时间内获得检测结果。然而，测试结果的准确度会受到样品形态、样品大小、样品表面状态、均匀性以及干扰元素等因素的影响。了解这些影响因素并采取适当的处理方式，有助于获得更为可靠的检测数据。

在样品形态方面，固体、粉末和液体样品的处理方式各有不同。对于PE、PVC塑胶、钢铁、铜合金、铝合金等固体样品，可将测试表面打磨光滑。需要注意的是，打磨后的平面不宜用手直接触摸，以免沾上油污影响测量精度。若不慎沾上油污，可用干净的绒布擦拭干净。对于矿粉、粉尘、炉灰、水泥、石灰等粉末样品，可直接将约7克样品放入样品杯中，覆盖杯底约10毫米厚度进行测量。若希望获得更准确的结果，可采用压片法处理。液体样品则通常倒入专用样品杯中，用密封材料封好后放入测试室测量。

创想X荧光分析仪的样品检测

样品大小是否适配仪器光斑，也是一个需要考虑的因素。当光斑能够完全照射在样品上且样品厚度满足要求时，可直接放入测试室测量。若样品尺寸小于光斑，例如颗粒状零件，则需要将样品收集到样品杯中，达到一定量后压紧、消除空隙，再进行分析。对于X射线能够穿透的薄样品，同样需要将多个样品叠放或堆积，以达到最小厚度限值。一般而言，高分子材料及铝、镁、钛等轻金属样品厚度至少需要5毫米，液体样品至少需要15毫米，而合金样品至少需要1毫米。

样品表面的状态也会对检测结果产生影响。表面存在油污或重金属污染时，应在测量前将其清除。若金属表面有电镀层，而检测目标为内部基材的有害元素含量，则宜尽可能刮去表面镀层后再进行测试。对于镀层中元素含量的分析，由于镀层较薄且X射线能够穿透，元素的荧光强度与样品厚度存在函数关系，同时基体元素会带来较强干扰。因此，能否进行镀层分析，取决于仪器是否具备薄层校正及基体干扰扣除功能，以及镀层元素复杂程度和基板元素含量变化情况。

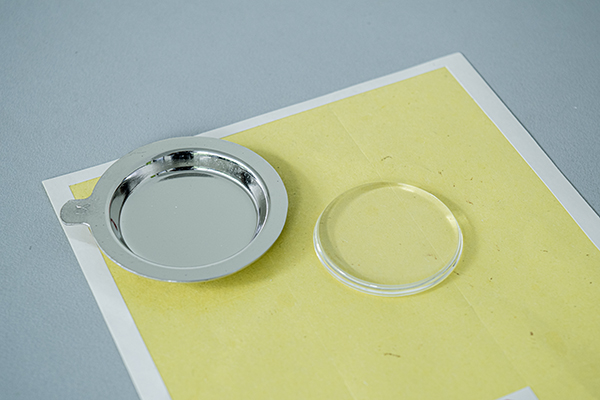

样品熔融可实现更出色的检测结果

样品的均匀性同样不可忽视。对于非均质样品，测量结果往往代表被测区域的局部信息，难以反映整体成分。在实际操作中，应尽量保证样品具有代表性，或在条件允许时对多个位置进行测量后取综合结果。

综上所述，在使用X荧光光谱仪进行检测时，根据样品形态、大小、表面状态及均匀性采取相应的制备与处理措施，能够帮助获得更贴近真实值的分析结果，充分发挥该仪器的无损、快速检测优势。
