服务支持Service
To first-class products
Quality service to meet customer needs
国内市场部
0510-83205379
24小时服务
国际贸易部
0510-68795132 15106177808
传 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江苏省无锡市滨湖区梁通路19号免费咨询热线:
400-0833-980
手持光谱仪告诉你：303与304不锈钢的核心区别在这一个元素
发布时间：2026-08-14 08:49:28 点击：7
303与304不锈钢在外观上几乎无法用肉眼分辨，但在化学成分上，两者之间存在明确且关键的差异。这些差异主要集中在硫和碳两种元素的含量上，正是这些微量元素的比例不同，赋予了两种材料截然不同的性能倾向与应用定位。手持光谱仪可实现对2种材料的现场快速分析。
从成分构成来看，硫含量是区分303与304不锈钢最显著的标志。303不锈钢中硫的质量分数通常不低于0.15%，而304不锈钢则将硫含量严格控制在0.03%至0.35%以内。这一差异并非偶然，而是源于设计初衷的不同。303不锈钢属于易切削型不锈钢，较高的硫含量在机械加工过程中能够起到断屑和润滑作用，显著降低刀具磨损，使切削表面更加光洁，尤其适合自动车床进行大批量精密加工，常用于制造螺母、螺栓、转轴等零部件。而304作为通用型不锈钢，为保障其在多种介质环境中的耐腐蚀表现，必须将硫含量控制在较低水平，避免硫化夹杂物成为点蚀或晶间腐蚀的起始位置。
手持光谱分析仪的金属材料快速分析
碳含量方面同样存在差异。303不锈钢的碳含量上限为0.15%，略高于304的0.08%，这与两者的组织设计及加工性能要求有关。铬和镍作为保证不锈钢奥氏体组织和耐腐蚀性的基础元素，在两种材料中的含量范围较为接近，铬含量均在17.00%至20.00% ，镍含量在 8.00% 至 11.00%左右，这也是两者在一般大气环境下均表现出良好抗锈能力的原因。部分303配方中还可添加少量钼元素，以改善材料在高温条件下的抗烧蚀性能。磷元素在303中的上限也相对较高，同样是为了辅助提升切削性能。

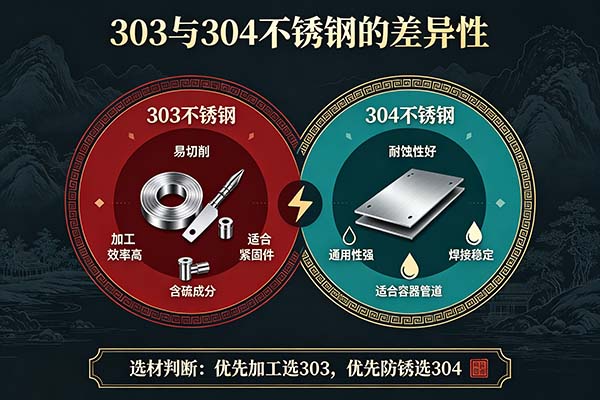

303与304不锈钢的区别
正是这些化学成分上的取舍，决定了两种材料在实际应用中的分工。303牺牲了部分耐腐蚀性，换取了优异的加工效率，适用于对切削加工有较高要求但对腐蚀环境要求不高的场合。304则保持了出色的综合耐蚀性能，广泛用于食品机械、医疗器具、化工设备等领域。由于两者外观相似，且硫含量的差异恰好在手持式X荧光光谱仪的可检测范围之内，在实际的材料可靠性鉴别工作中，XRF设备能够快速准确地识别出混料风险，帮助用户避免因材料混淆而引发的质量问题。理解303与304的本质差异，有助于在选材与检测环节做出更为合理的判断。
上一篇：直读光谱分析仪怎么选？真空光谱仪与充氩直读光谱仪的优劣对比 下一篇：没有了!
