无锡创想分析仪器有限公司

证券代码:202213
中文| 英文

全国统一免费咨询热线:400-0833-980

服务支持Service

To first-class products
Quality service to meet customer needs

当前位置:首页>>服务支持>>下载中心
推荐产品
·GLMY创想仪器CX-9900... ·GLMY创想仪器CX-9800... ·GLMY创想仪器上海创想第三方... ·GLMY创想仪器CX-9600... ·GLMY创想仪器ICP-700... ·GLMY创想仪器EDX-600... ·GLMY创想仪器EDX-900... ·GLMY创想仪器EDX-400... ·GLMY创想仪器智能EDX自动... ·Elvatech伊瓦特ProS... · Elvatech伊瓦特Pro... ·GLMY创想仪器CS-910型... ·GLMY创想仪器CX-9800... ·GLMY创想仪器HW2000高... ·GLMY创想仪器ONH-600... ·GLMY创想仪器TP-6000... ·GLMY创想仪器VL-6000... ·GLMY创想仪器CX-9500... ·GLMY创想仪器CX-9800... ·GLMY创想仪器VL-4000... ·GLMY创想仪器LC-60Tv... ·GLMY创想仪器CX-9500... ·Elvatech伊瓦特ProS... ·GLMY创想仪器EDX-600... ·GLMY创想仪器ICP-650... ·GLMY创想仪器荧光光谱仪制样... ·Elvatech伊瓦特ProS... ·ElvaX PreSpecto... ·Elvatech伊瓦特ProS... ·Elvatech伊瓦特ProS... ·Elvatech伊瓦特ProS... ·Elvatech伊瓦特ProS... · GLMY创想仪器HH2000... ·GLMY创想仪器CS-900高... ·GLMY创想仪器CX-9000... ·GLMY创想仪器CX-9900... ·GLMY创想仪器EDX-500... ·EDX-4000工业在线元素成... ·CF-9900在线式光谱仪检测... · GLMY创想仪器EDX-90... ·AA3600一体机原子吸收分光... ·AA3000一体机原子吸收分光... ·AA2000单火焰原子吸收分光... ·AA1000一体机原子吸收分光... ·AA3600一体机原子吸收分光... ·AA3000一体机原子吸收分光... ·AA2000单火焰原子吸收分光... ·AA1000一体机原子吸收分光... · GLMY创想仪器EDX-60... · GLMY创想仪器EDX-90... ·GLMY创想仪器EDX-400... ·GLMY创想仪器ICP-700... ·SciAps Libs 手持锂... ·VELA-LIBS手持式激光光... ·SciAps Libs 手持锂... ·GLMY创想仪器EDX-900... · GLMY创想仪器EDX-90... ·EDX-6000矿石检测XRF... ·GLMY创想EDX-4000锂... ·GLMY创想ICP-7000电... · GLMY创想仪器HH2000... · GLMY创想仪器HW2000... · GLMY创想仪器CS-910... · GLMY创想仪器CX-980... ·SciAps Libs光谱分析... ·ProSpector 2贵金属... ·ProSpector 3手持式... ·ProSpector 2手持式... · GLMY创想仪器CX-960...
无锡创想分析仪器有限公司

国内市场部

0510-83205379
24小时服务

国际贸易部

0510-68795132 15106177808

传 真:0510-83213469

E-mail:wuxi@chxyq.com

地 址:江苏省无锡市滨湖区梁通路19号

免费咨询热线:

400-0833-980

进入直读光谱分析仪内部看分析过程

发布时间:2020-06-22 09:46:22         点击:3100

       我们之前经常说的是直读光谱分析仪的常规分析原理,怎么个激发过程,然后怎么产生数据这样,今天我们可能讲的更为细致,也是从直读光谱分析仪内部看分析过程。

       光电直读光谱分析时,电极架激发区域充氩气,使样品在控制气氛下激发。在使用氩控制气氛以后,试样的激发在惰性气体保护下进行,可以减少合金元素对氧亲和力作用的影响;同时还可以驱尽试样激发时释放出的氧、氮和水分子气体,使光谱线强度更加稳定。另外在氩气的气氛下激发,电离比较容易。对提高离子线的强度更加有利。

       在氩气氛中激发和在空气中激发不同,激发时生成激发斑点不同,产生两种不同的放电即凝聚放电和扩散放电。形式不同,分析准确度不同。

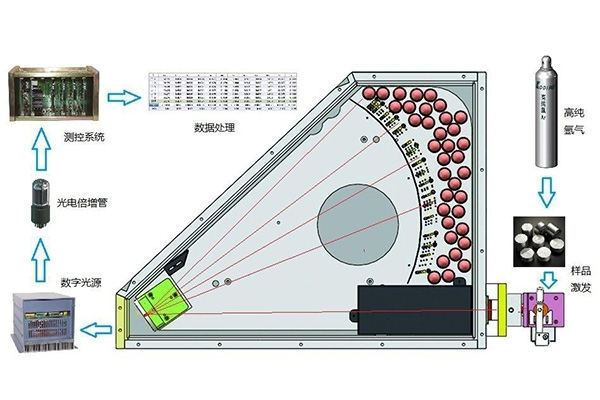

直读光谱仪激发过程图解

直读光谱仪激发过程图解

       这两种放电在间隙中释放出的能量相同、凝聚放电形式的样品蒸发较烈,放电集中在样品的较小面积上,而扩散放电形式样品的蒸发不烈。凝聚放电在阴极处的放电电流密度大。以上两种放电所得分析结果差别很大。

       氩气的纯度和流量、光源的参数,钢中一些元素的含量高低都是产生不同放电形式的原因。样品表面有气孔、夹杂、油污、残余水份都会引起扩散放电。氩气纯度不够或未经氩气净化处理引起的扩散放电。浇铸状态的钢样比锻轧状态的钢样更易引起扩散放电。样品中如含有易氧化的元素如硅、铝、碳、铬等含量高时生成稳定化合物,往往导致扩散放电。引起扩散放电的原因是由于含有一定数量的氧。

       光电直读光谱分析,用的是低压火花,放电是单向的。由于单向,上下电极有极性,采用样品接负,辅助电极接正,这样对样品激发,具有电侵蚀作用。所谓侵蚀,指金属样品在光源的作用下,其表面物质的损失、样品侵蚀厉害,则进入分析间隙的物质量多。

       物质的侵蚀取诀于放电电流密度和放电时间的长短。在单向放电下,阴极上的电侵蚀要比阳极上快许多倍。我们利用这电侵蚀现象使分析样品有较大的蒸发速度进入分析间隙。而使辅助电极在激发过程中很少消耗,这种单向电侵蚀的产生主要是在脉冲放电作用下,离子轰击样品所致。



上一篇:直读光谱仪分析样品是怎么样的 下一篇:光谱分析仪器的工作原理


 - 版权所有:无锡创想分析仪器有限公司   苏ICP备16025720号 全国统一免费咨询服务热线   400-0833-980   地址:江苏省无锡市滨湖区梁通路19号
Copyright copy; 2015 chxyq.com studio All Rights Reserved-
