直读光谱仪焦距是什么?

发布时间:2019-09-10 10:52:25         点击:5651

       传统的焦距一般是什么意思?

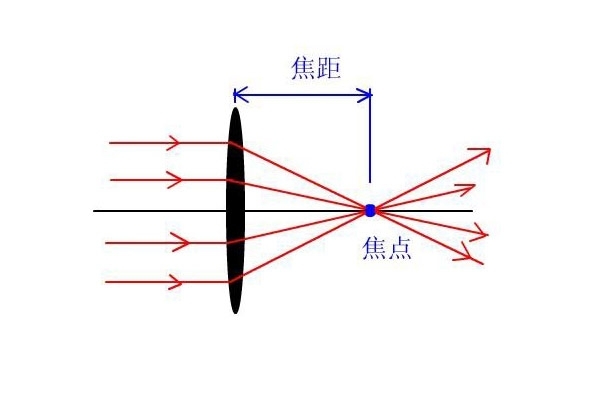

焦距,是光学系统中衡量光的聚集或发散的度量方式,指平行光入射时从透镜光心到光聚集之焦点的距离。具有短焦距的光学系统比长焦距的光学系统有更佳聚集光的能力。简单的说焦距是焦点到面镜的中心点之间的距离。照相机中 焦距f<像距<2f 才能成像。

一般意义上的焦距

一般意义上的焦距

焦距是摄影中一个重要的概念。简单说来,焦距就是镜头中心点到感光器平面的距离。针对被摄物体的不同,选择合适的焦段尤其重要。焦距越短(数字越小),拍摄画面里面所能容纳的范围越广;焦距越长(数字越大),拍摄画面所能容纳的范围越窄,有点像望远镜。打开手机拍一张照片,查看详细信息,就能看到这张照片拍摄时的具体焦段了。大家之前有没有关注焦距问题呢?

焦距是光学系统中的聚光能力

焦距也称为焦长,是光学系统中衡量光的聚集或发散的度量方式,指从透镜中心到光聚集之焦点的距离。亦是照相机中,从镜片光学中心到底片、CCDCMOS等成像平面的距离。具有短焦距的光学系统比长焦距的光学系统有更佳聚集光的能力。

凸透镜

凸透镜(convex lens)能成像,一般用凸透镜做照相机的镜头时,它成的最清晰的像一般不会正好落在焦点上,或者说,最清晰的像到光心的距离(像距)一般不等于焦距,而是略大于焦距。具体的距离与被照的物体与镜头的距离(物距)有关,物距越大,像距越小,(但实际上总是大于焦距)

凹透镜

凹透镜亦称为负球透镜,镜片的中间薄,边缘厚,呈凹形,所以又叫凹透镜。凹透镜对光有发散作用。近视眼镜是凹透镜。

焦距

焦距

在直读光谱仪中,焦距是什么呢?为什么有这样一个参数,说道这里不得不提到直读光谱仪光学系统的构成,

一、激发系统

激发系统是直读光谱仪中一个极为重要的组成部分,它的作用是给样品提供激发所需要的能量,使样品发光,以便后续检测。每种元素激发后发出的光具有特征谱线,这些谱线的强度与样品中的含量之间具有函数关系。

样品中一般含有多种元素,不同的元素会发不同的光。但是这些光全部杂糅在一起,接下来的一步就是把这些复合光分解成单色光。

激发系统中可能含有入射狭缝: 在入射光的照射下形成光谱仪成像系统的物点。准直元件: 使狭缝发出的光线变为平行光。该准直元件可以是一独立的透镜、反射镜、或直接集成在色散元件上,如凹面光栅光谱仪中的凹面光栅。

二、分光系统

分光系统是光谱仪器的核心。在直读光谱仪中普遍使用的是帕邢-龙格装置,其作用是把不同波长的复合光进行色散变成单色光。这些单色光与特定元素有特定联系(如钠的焰色反应),而光强度可以被直接检测出来。

  分光系统含有色散元件: 通常采用光栅,使光信号在空间上按波长分散成为多条光束。聚焦元件: 聚焦色散后的光束,使其在焦平面上形成一系列入射狭缝的像,其中每一像点对应于一特定波长。

三、检测系统

检测系统的核心部件是检测器,常见的检测器是PMT(光电倍增管)和CCD(电感耦合装置)。CCD主要针对有色金属合金材料的常量分析(C、S、P、N等非金属测量不适合),而PMT主要在黑色金属的测试方面表现出色(非金属元素分析比较可靠),对于纯度较高的有色金属测试其微量杂质含量也是首选。

 检测系统含有探测器阵列:放置于焦平面,用于测量各波长像点的光强度。该探测器阵列可以是CCD阵列或其它种类的光探测器阵列。

直读光谱仪焦距

直读光谱仪焦距

关于直读光谱仪焦距的总结

在以上与焦距有关的系统中,出现的聚光和分光,直读光谱仪中的透镜与焦距有关。凸透镜焦距越小聚光能力越强,因为焦点距离透镜中心近了,光线就强。不同型号品牌的透镜中有凹透镜和凸透镜,还有平光镜,将激发后的光聚焦。

以上就是直读光谱仪透镜与焦距的关系,直读光谱仪参数焦距与它的透镜有关。
