什么是直读光谱仪的狭缝?

发布时间:2021-09-08 10:05:56         点击:3118

       在直读光谱仪中,狭缝是一个重要的存在,它分入射狭缝和出射狭缝。下面我们来具体看一看。

       入射狭缝

       直读光谱仪入射狭缝是使光源的光线通过,进入分光计内投射到色散元件上,得到线状光谱。对于有些光谱仪,特别是多通道固定出射狭缝的仪器,还可起到调节光谱线落到出射狭缝中心位置的作用。

       光电直读光谱仪入射狭缝,一般都用固定的狭缝宽度,宽度通常为20μm,装在一个狭缝架上。大多数光谱仪都是用入射狭缝调节光谱线位置。入射狭缝架是装在一个带有螺杆的驱动装置上,狭缝座用螺杆连结到分光计外,转动螺杆上的鼓轮可驱动入射狭缝沿罗兰圆移动,移动的位置由鼓轮上的读数得到。移动狭缝的目的是为了改变入射角,也就改变了光谱线的出射位置,可使光谱线在出射狭缝上处于ZUI佳位置。

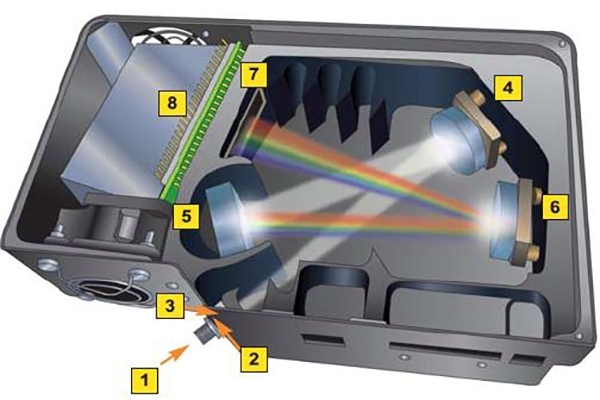

直读光谱仪内部结构

直读光谱仪内部结构

       出射狭缝

       出射狭缝的作用是只允许被选用的光谱线投射到光电转换元件(如光电倍增的光阴极)上。是一个固定宽度的窄缝,一般缝宽在50 ~75μm。出射狭缝装在罗兰圆上。出射狭缝、反射镜或折射镜,以及光电倍增管组合在架上,构成出射狭缝装置,固定在狭缝体上。

       出射狭缝在大部分光电光谱仪上都是独立的,每个出射狭缝单独的固定在罗兰圆上。

       对多通道固定式光电光谱仪每一个通道有一个出射狭缝,对于顺序扫描式仪器来说一般只有两个出射狭缝,一个接收内标信号,另一个接收分析线信号。也有的仪器使用的出射狭缝增加一个或两个。顺序扫描式仪器的出射狭缝也是固定不动的,扫描谱线是由转动光栅来实现。

       对于光谱仪的狭缝,你了解了吗?
