服务支持Service
To first-class products
Quality service to meet customer needs
国内市场部
0510-83205379
24小时服务
国际贸易部
0510-68795132 15106177808
传 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江苏省无锡市滨湖区梁通路19号免费咨询热线:
400-0833-980
小型样品怎么使用直读光谱仪检测？
发布时间：2022-03-14 12:42:51 点击：1976
直读光谱仪对金属样品进行检测，分析其具体各种元素的含量，但是对于样品的基本要求在于，样品与激发台的接触面应该要大于激发孔平面，但这样的话，对于小尺寸的试样不就不友好了吗？来看下怎么解决。
夹具应用
开发各种夹具解决了线、棒试样的分析问题。夹具可分为两类，一类是竖直夹具，可分析直径大于3mm的棒材，具体方法是用夹具夹住试样并置于与电极相对位置（用定位器定位）进行激发测量。另一类是卧式夹具，可分析0.5~3mm的线材，具体方法是将线材用夹具平卧在激发孔上并与对电极垂直，同时用专用塑料罩放在试样及夹具上部以免空气进人激发台。
不同的夹具使用不同的试样处理方法，竖直夹具应磨平棒材顶端，平卧夹具应将线材表面用砂纸打磨处理，用这种方法选直径相同的控样控制，可以得到准确结果。
氮化硼片应用
氮化硼片法这是一项成熟技术，已应用多年，基本方法是用氮化硼作成一圆环，一般厚度为1mm，外径与光电直读光谱仪激发孔相同，内径为5mm或8mm，将氮化硼片放在激发孔上，由于有效的激发孔径减小，有些小试样可以进行测量。

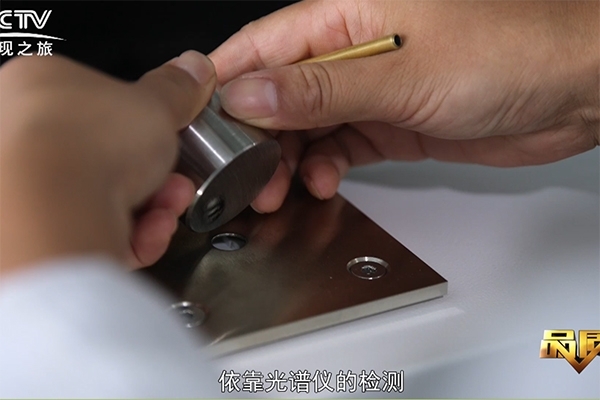

直读光谱仪的检测
镶嵌
将小试样用镶嵌材料镶嵌，将镶嵌面制成一平面进行分析。
薄片
对于很薄的薄片（<1mm），可降低激光频率，减小激发时间并同时用大块金属压住薄片试样以增加散热能力进行测定。
直读光谱仪的小试样检测方法可采用上述方法。
上一篇：氩气纯度对直读光谱仪碳检测的影响 下一篇：使用红外碳硫仪中需要注意的问题
