服务支持Service
To first-class products
Quality service to meet customer needs
国内市场部
0510-83205379
24小时服务
国际贸易部
0510-68795132 15106177808
传 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江苏省无锡市滨湖区梁通路19号免费咨询热线:
400-0833-980
关于直读光谱仪激发异常的那些问题
发布时间：2022-03-25 11:22:26 点击：2111
直读光谱仪激发是其检测关节的重要组成部分，一次好的激发，代表了一次准确的激发结果。如果出现激发异常状态，那又是因为什么而引起的。
我们需要保证我们的检测样品符合了我们的需求，测试样品的表面需要平整，且表面积需要盖没住激发孔，当然如果出现我们的样品表面积达不到此项需求，就需要使用小样品夹具。另外，对于样品表面来说，表面需要平整、纹路顺同一方向，使用的磨料粒度在60级到120级较为合适。经磨制好的样品避免被污染，尽可能在较短时间内完成测试。检查氩气，确保氩气的纯度达到99.999%，氩气进口压力：7.0bar。检查电极间隙正确，用极距规调整电极间隙，如果电极消耗严重需要更换新的电极。

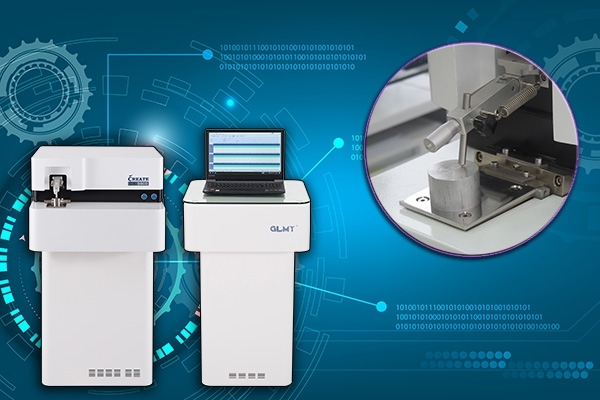

直读光谱仪的激发台板
激发过程中止
在样品激发过程中，设备突然停止工作。导致这种现象的原因主要有以下几种：
一、样品压杆距离短，不能压紧样品，激发过程样品发生偏离，导致光源及电路板断路。调节压杆距离，使其能压紧样品。
二、所磨制样品不够平整激发过程中样品翘起，导致光源及电路板短路。出现这种现象需要重新磨制使其足够平整。
三、氩气进口压力不足。更换氩气，调节减压器，使氩气进口压力达到7.0bar。
四、电极刷上的金属丝或专用工装夹具上由于激发样品产生的熔融物脱落，脱落物在电极处造成短路（中止前激发声音异常）。清理火花台，清洁专用工装夹具。
样品不能被激发
在氩气、压杆距离、电极间隙及样品激发面的磨制都符合要求的前提下，样品仍不能被激发，系统界面提示压杆抬起；或者设备发出安全电路闭合的提示声音后系统界面仍提示压杆抬起。导致这一现象的原因有两点：
一、样品与压杆接触面处理不到位，存在氧化皮或其它绝缘涂覆层等导致电路不通；
二、排除上述原因后，可能是光源系统的某部件（如继电器等）损坏，这时需联系设备厂家更换部件才能排除故障。
这就是在直读光谱仪激发过程中会产生的问题。上一篇：电火花直读光谱仪激发样品异常原因 下一篇：白口化铸铁才可适用直读光谱仪分析
